#6 Usages BIM selon B4V

Hello 🙋‍♂️,

Bienvenue dans la #6 édition du BIM D’ANTHO(LOGY) 💫 💫💫

Cette semaine je t’écris après ma sortie nage au Frioul

On est 1779 abonnés à la newsletter, la liste des abonnées est en train de s’épurer et tu trouveras mes anciens posts ici

Si tu as des suggestions, surtout n’hésites pas à m’en faire part !
Si tu es éditeurs de soft et que tu veux que je présente ta solution.
Contactes moi grâce au lien ci-dessous mais il va falloir me convaincre !!
Lien : Contact Linkedin

Au sommaire :

🗞 Actu BIM de la semaine
🔍 Zoom sur le cadre réfentiel des usages de B4V

Et si tu aimes 👍 ce que j’écris, penses à cliquer sur le petit coeur ♥️, il est juste sous le titre.

Pendant que tu skiais ⛷ à la montagne

J’étais FOCUS sur le BIM pour toi :

La liste des conférence de BIM WORD est sortie. Grosse nouveauté cette année c’est GRATUIT !!

La semaine dernière on parlait de ORELIE du PLAN BIM 2022 et bien cette semaine est apparu une formation animé par Christophe LHEUREUX de 3F

J’ai trouvé un article qui explique comment générer une topo depuis un DWG la solution est ici
Une nouvelle solution Placo pour les entreprises EXE est à disposition.
C’est un PLUGIN de REVIT. Pour en savoir plus c’est ici

Zoom sur l’outils de définition des usages de B4V

Let’s GO 👇

Analyse 🔍

BIM4 VALUE propose sur le site de la SBA son cadre de référence.

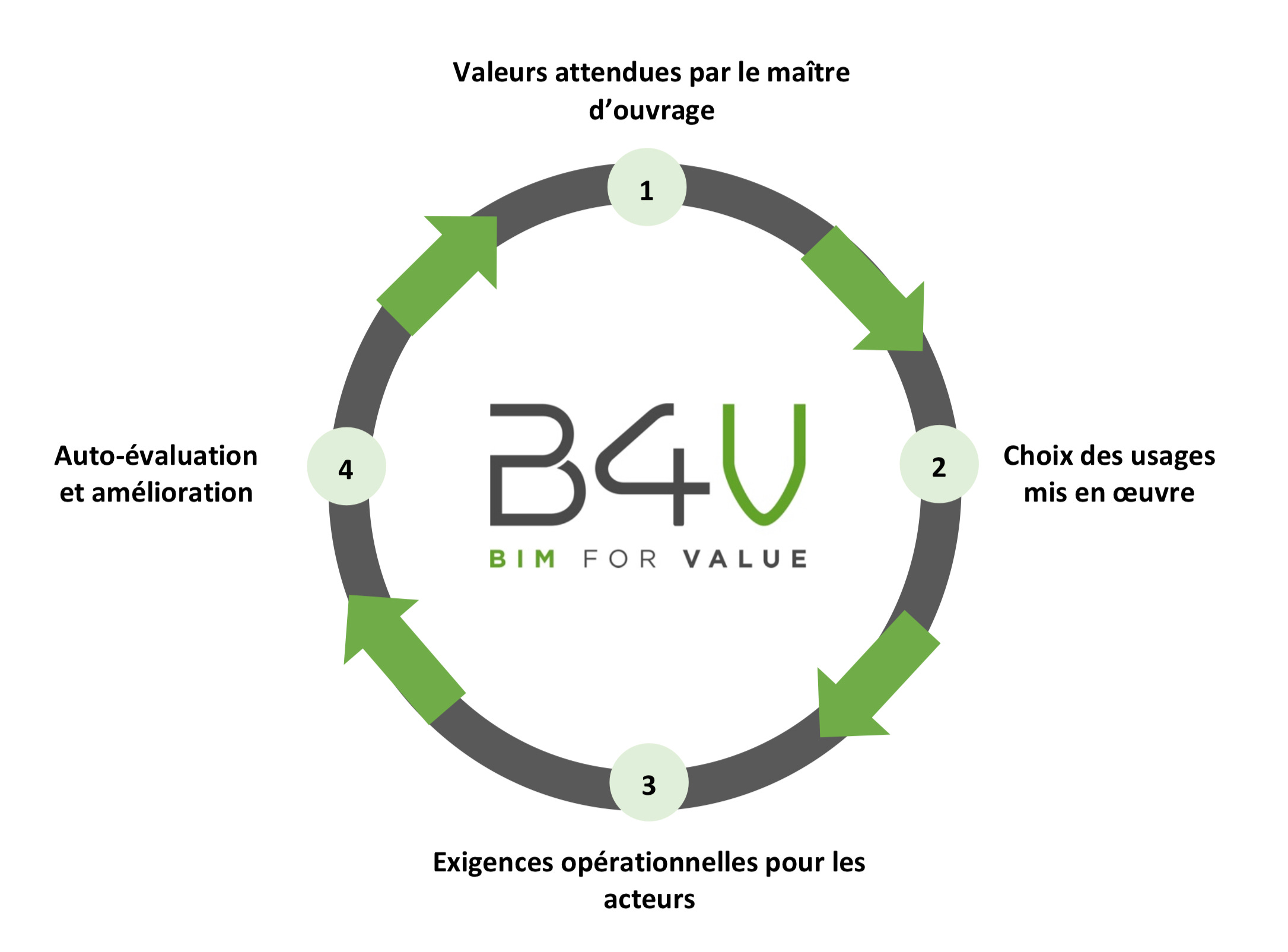

Le cadre de référence se présente sous forme de scénario.

Lorsque vous téléchargez les packages vous trouverez plusieurs fichiers mis à disposition :

1 tableau excel
1 guide de méthodologie
1 guide cadre de référence qui explique le contenu des usages.

A qui s’adresse ce contenu ?

Maitrise d’ouvrage (pour fixer ses objectifs et les inclure dans sa charte BIM)
Maitrise d’oeuvre (prendre connaissance des attentes d’un nouveau référentiel et mettre à jour sa convention BIM)
Entreprise (permet de savoir ce qu’il peut être demandé et anticiper sur des protocoles de réponses aux besoins)
Étudiant (être en veille permanente pour une arrivée sur le marché du travail avec les bonnes méthodes)

Dans un premier temps, il faudra prendre connaissance des 33 cas d’usages possibles. Fini les 21 cas de médiaconstruct c’est normal avec le temps on évolue et le BIM aussi. ✅

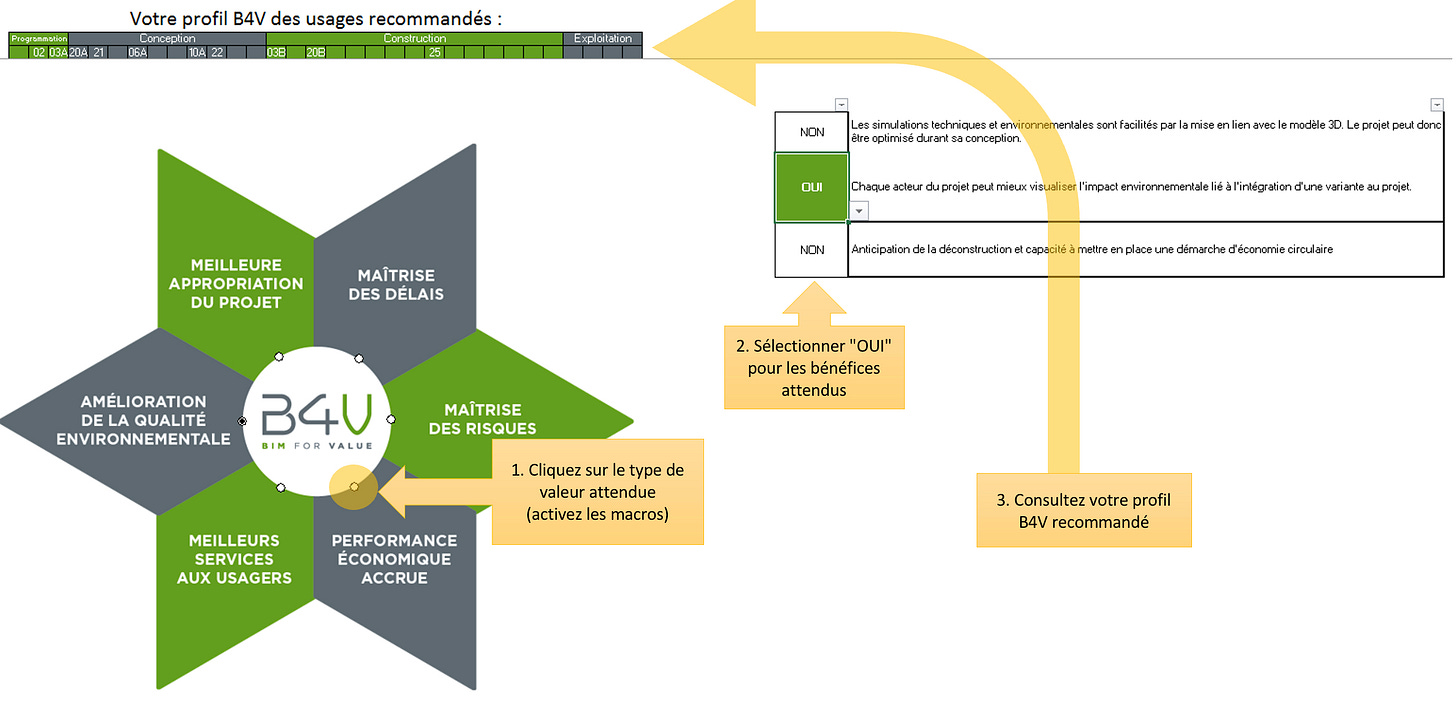

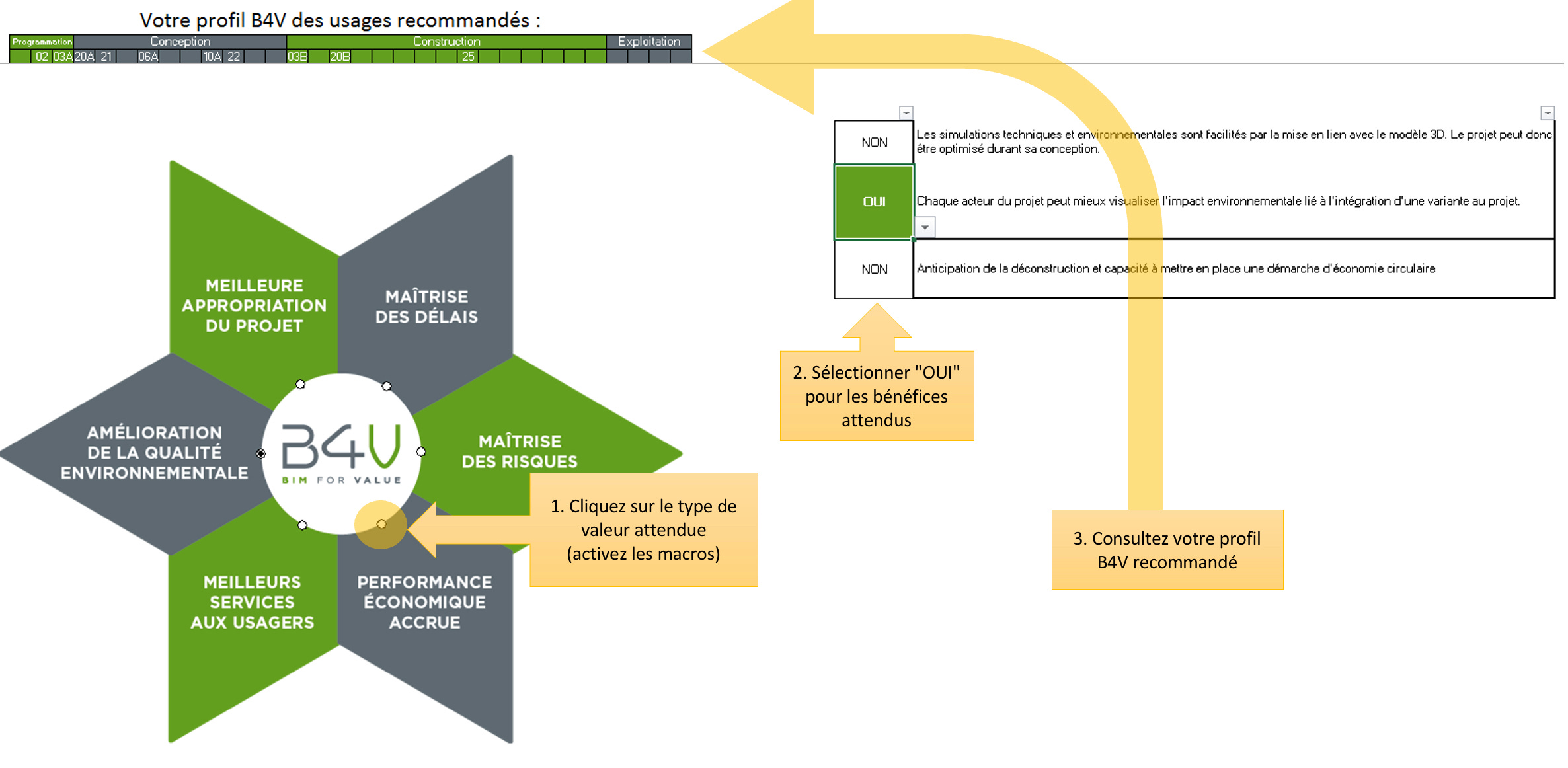

Ensuite, on ouvre le tableau Excel et on tombe sur ça 👇

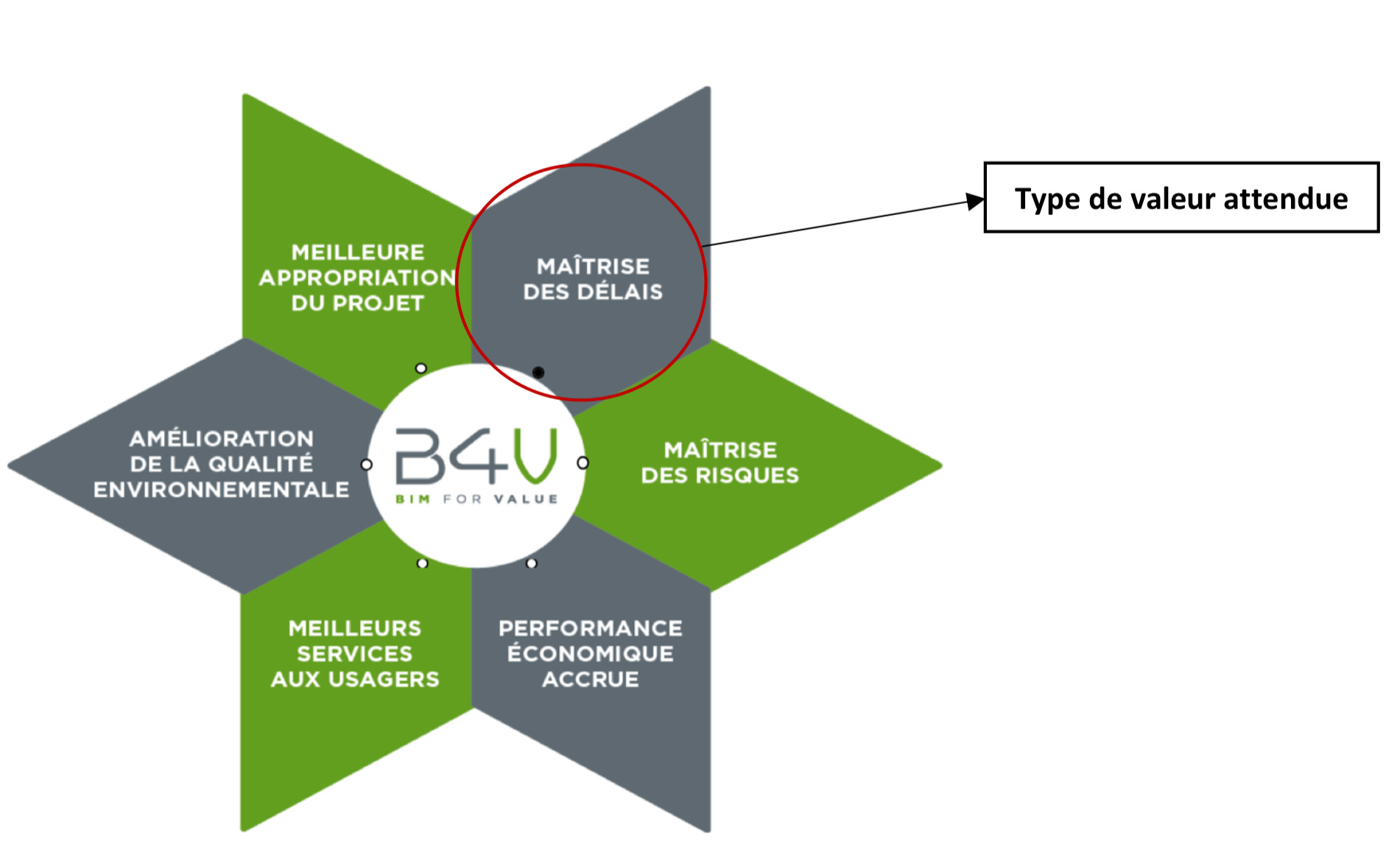

Alors en fait c’est très simple, on clique sur les petits points blanc, puis on a une liste d’usages qui apparaît sur la droite.

Ensuite comme au marché, on fait ses choix à base de OUI ou NON.

Une fois que les courses terminés, enfin le choix des usages bien définis.

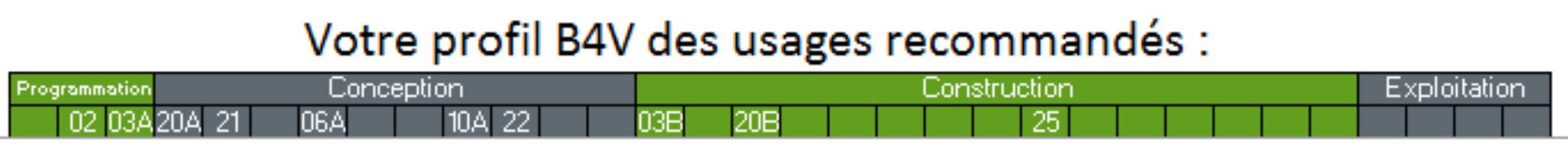

On obtient : « LE PROFIL B4V DES USAGES RECOMMANDES »

En fait si vous mettez oui à chaque case vous aurez toutes les cases du profil renseignés. Alors que si vos besoins sont affinés par phase il y aura forcément des trous.

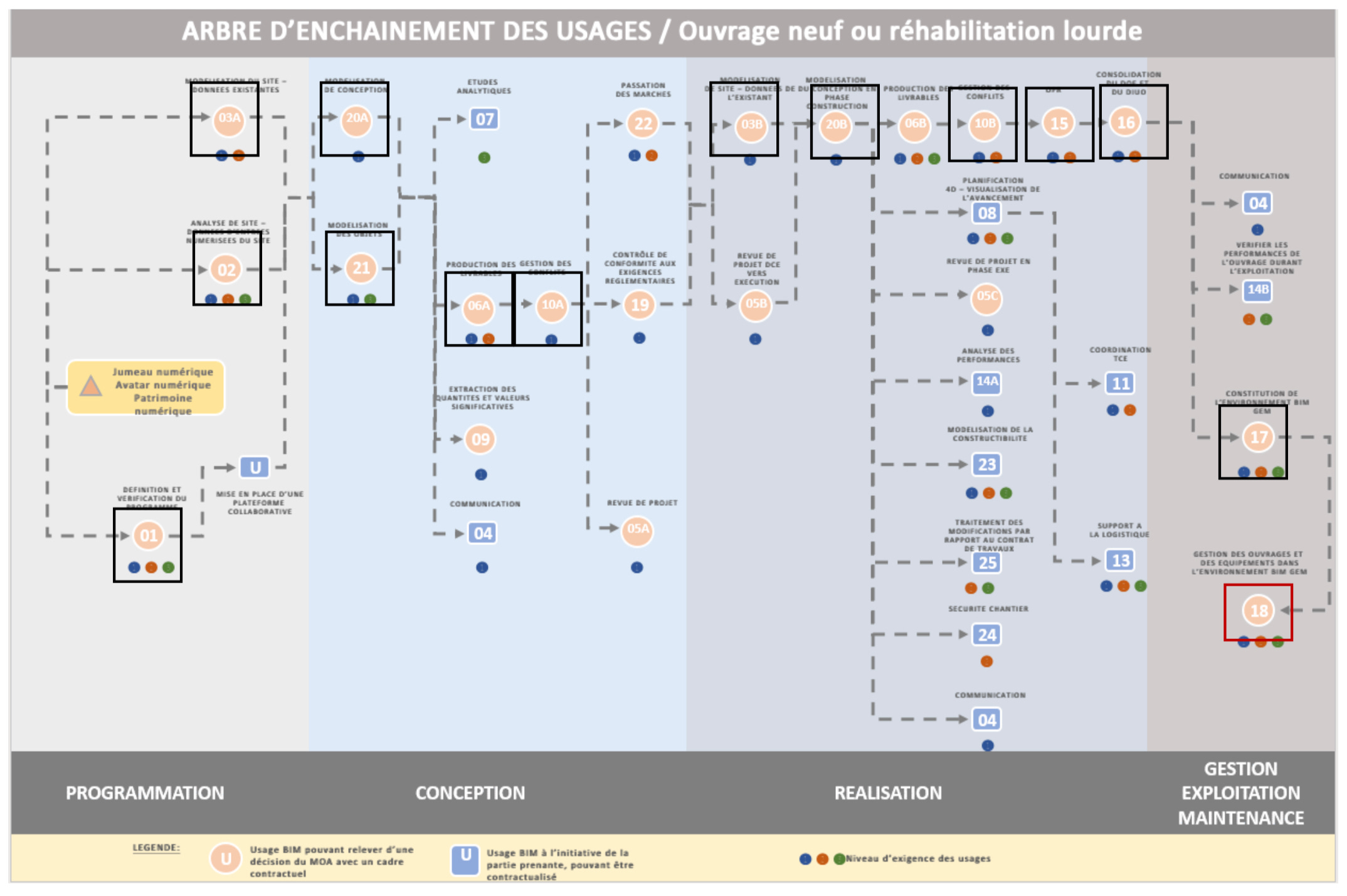

Une fois ce joli profil obtenu, rendez vous dans l’arbre d’enchaînement des usages.

Ce graphique présente le WORST CASE (le cas où tout est utile) et c’est à vous de filtrer en fonction des usages obtenus.

D’ailleurs, je vous conseil de reprendre cet outil et de le mettre à jour sans les usages dont vous n’avez pas besoins pour l’intégrer dans votre charte BIM

On pourrait croire que c’est terminé mais NON.

Maintenant, il faut comprendre ce que vous avez commandé au menu en faisant vos courses d’usages et là !

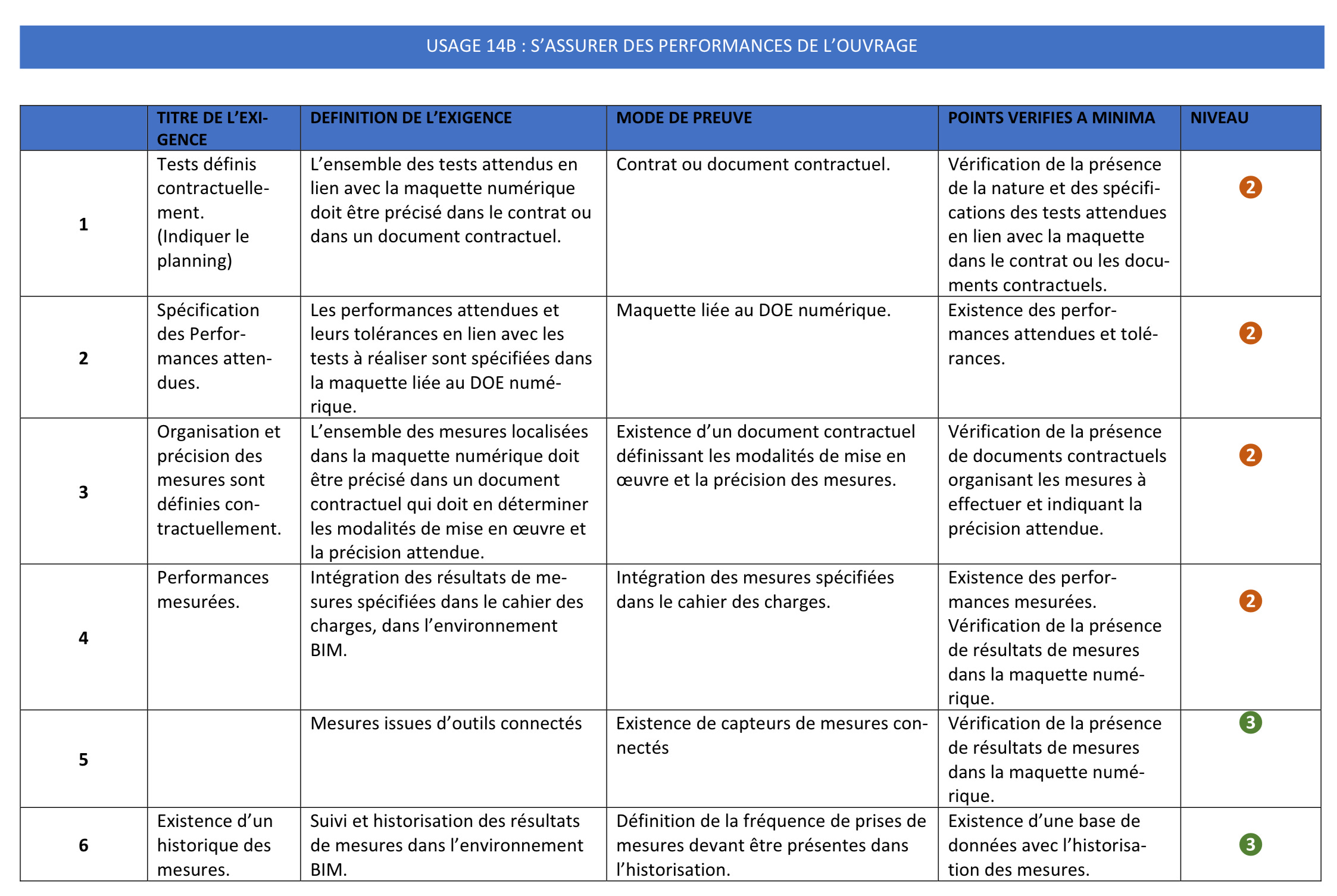

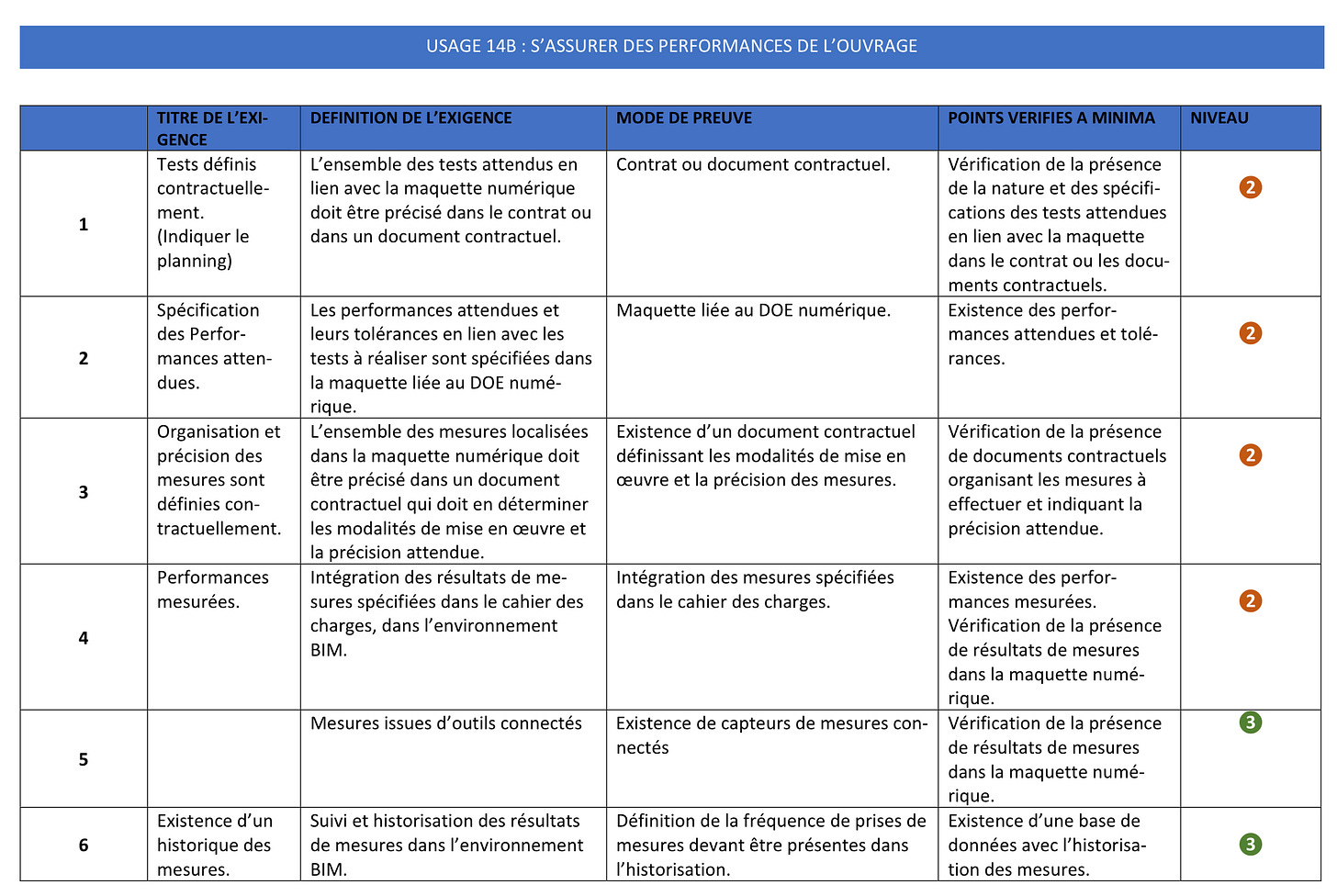

Rendez vous dans le cadre de référence.

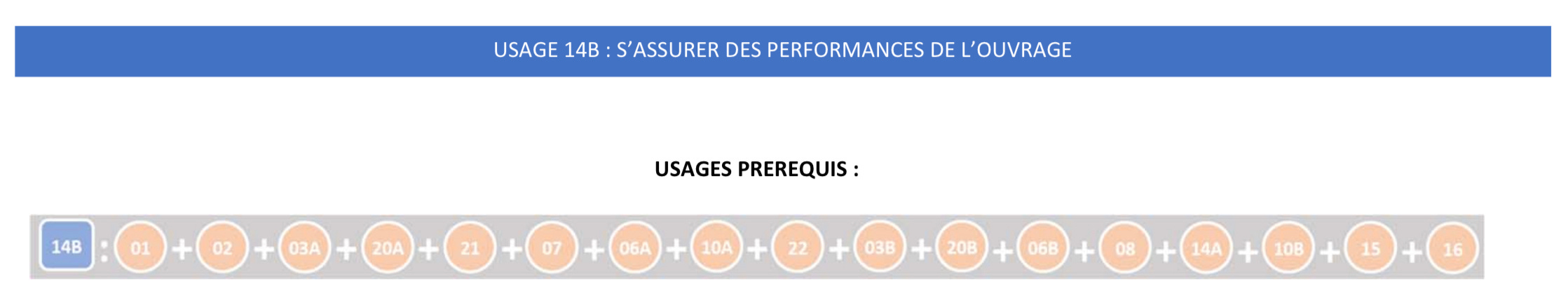

Comme indiqué dans l’arbre d’enchaînement les ronds oranges sont les besoins du MOA et bien les carrés bleus sont les usages BIM par lesquels les parties prenantes peuvent répondre.

Et là vous vous dites, il existe des usages différents 😵‍💫 ?

Alors non !

Si vous regardez bien dans le profil B4V issu du tableau Excel il n’y a que 32 cases (je ne sais pas pourquoi 🤷‍♂️…) Mais dans le cadre référentiel vous retrouverez vos 33 cas d’usages du début découpé par phase de projet :
