Au sommaire :
🗞 Actu BIM de la semaine
🔍 Zoom sur le Management BIM & de la DATA
Et si tu aimes 👍 ce que j’écris, pense à cliquer sur le petit coeur ♥️, il est juste sous le titre.
L‘actualité BIM de la semaine :
Pendant que tu félicitais du gratin du BIM pour son BIM d’OR. Je suivais l’actu BIM pour toi.
Les news

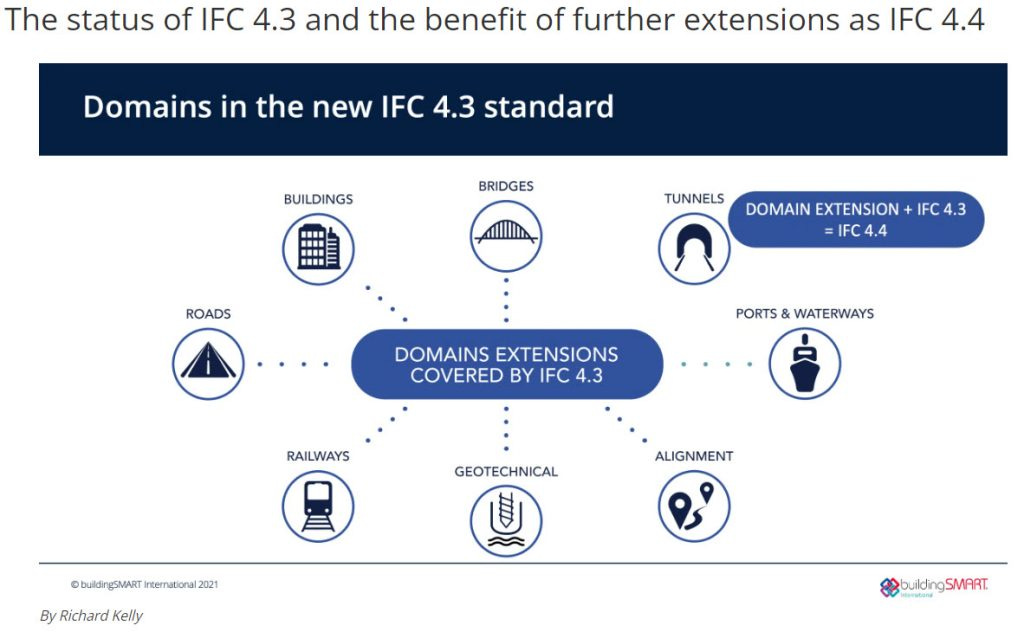

📸 IFC 4x3 Civil 3D fait sa révolution
Pour plus d’info vous pouvez lire l’excellent article de @Vincent FREDON
⚖️LE BIM au regard du droit de la commande publique à l’édition du mois d’octobre de contrats publics du moniteur
Maîtres d’ouvrage publics : pourquoi et comment recourir au BIM
Appréciation de l’opportunité de recourir au processus BIM,
Rédaction des documents du processus BIM : conseils et recommandations,
BIM obligatoire en marchés publics : avantages, inconvénients et perspectives,
Intégrer le BIM dans les documents de la consultation : conseils, recommandations,
Identifier et anticiper les difficultés juridiques inhérentes à l’utilisation du BIM : le contrat rien que le contrat
Recours au BIM dans le cadre de l’exécution des marchés publics
Quelles sont les responsabilités des intervenants en BIM ?
Le BIM à l’épreuve de la propriété intellectuelle,
Les apports du BIM dans la démarche environnementale
BIM : lever les dernières incertitudes juridiques
🥉Attention particulière pour @Pierre LOIR de Marseille BIM Manager chez EIFFAGE CONSTRUCTION.
Médaillé de bronze avec sa troisième place au concours Worskills internationale qui avait lieu à Bordeaux cette année.
Mention également pour @Jacques RIGAL et @Jonathan PIRES qui l’ont accompagné durant son aventure.
Zoom sur le Management BIM & DATA
Aujourd’hui, je te parle d’un sujet qui doit être la finalité d’un projet BIM.
L’obtention de la data qualifiée.
Let’s go la BadaBIM❗️Team
Manager du BIM
La mission du BIM manager est d'organiser la mise en place d'un modèle numérique unique en fonction des attentes du maître d'ouvrage (the stakeholder) et des besoins de l'équipe participant au projet. En tant que pilote, le BIM manager doit diriger et coordonner les actions des différents acteurs impliquées, telles que la maîtrise d'œuvre, les bureaux d'études et entreprises. Le rôle de BIM Manager fait partie intégrante de tout projet réalisé en BIM.
Manager de la DATA
La mission du Data Manager est d'exploiter les milliards de données générées dans notre utilisation quotidienne du numérique. Il est responsable des bases de données de l'entreprise et de leur exploitation pour favoriser la performance des différentes équipes et en particulier des équipes commerciales et marketing.
Introduction
L'accent est mis sur l'utilisation de la modélisation des informations du bâtiment (BIM) pour les projets de construction qui a été mandaté par plusieurs gouvernements dont celui de grande bretagne et d'autres pays (Pas la France).
Mais comment l'utilisation du BIM peut-elle préparer un projet pour l'analyse de données volumineuses ?
Qu'est-ce que le BIM ?
Beaucoup pensent que le BIM n'est qu'une technologie ou une simple évolution de la conception 3D. Cependant, le BIM est en fait un processus ; c'est l'ensemble du processus, tout au long du cycle de vie d'un projet, de la conception à la gestion de l'information et à la modélisation 3D (c'est-à-dire, pas de simples lignes 2D mais une représentation virtuelle de chaque élément de construction avec des spécifications et des caractéristiques uniques). Chaque élément de modèle est constitué de plusieurs attributs qui peuvent être utilisés pour extraire des informations à utiliser dans différentes applications.
La situation actuelle
L'alignement des structures de données de projet peut être difficile sur les grands projets car les différents acteurs ont des objectifs différents. Par exemple, le maître d’ouvrage n’a pas les mêmes objectifs que son exploitant. Et la maitrise d’œuvre n’a pas les mêmes objectifs que le entreprises qui vont réaliser le projet.
C’est pour cette raison qu’un AMOBIM est primordial dès le moment où un maitre d’ouvrage pense à faire appliquer le BIM sur ses projets. L’AMOBIM devra alors poser toutes les questions nécessaires pour aiguiller son client.
Comment le BIM peut-il nous préparer au Big Data ?
L'application du BIM est ce qui se rapproche le plus des fonctions de livraison de projet et de contrôle des mégadonnées dans les projets. Le potentiel du BIM est qu’il peut constituer la base de l’ensemble des données pour les projets.
Qu’est ce que la DATA dans le BIM ?
La DATA peut avoir avoir plusieurs formes.
Dans un premier temps l’ensemble des données de chaque élément constitue la DATABIM. On pourra alors l’extraire sous forme de nomenclature (CSV, Excel, HTML…), sous forme de plans (PDF, DXF, DWG, DXF…) Sous forme de modèle 3D (Natif, IFC…) On pourra également introduire dans le modèle différent URL pour renvoyer vers une base de donnée type ACCESS, vers une GMAO, vers internet.

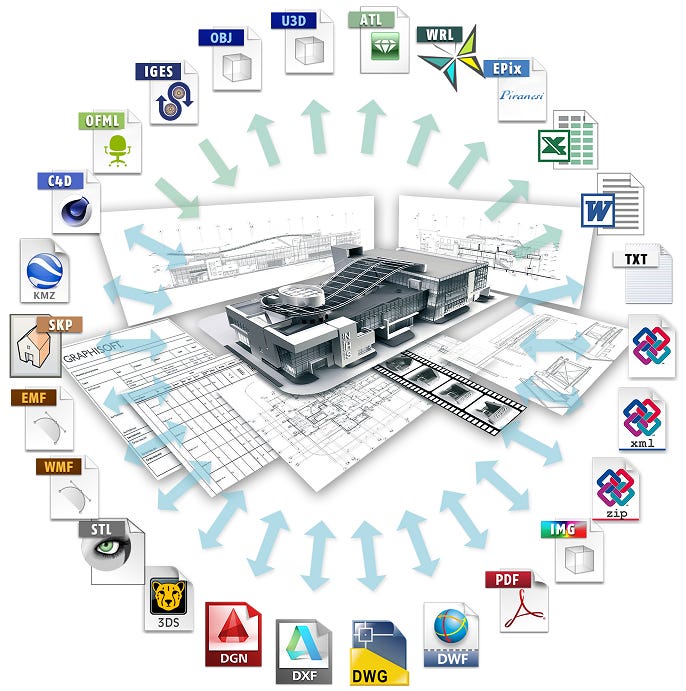

Et comme je ne peux pas tout citer, tu trouveras ci dessous un schéma de toute beauté !
La Bonne DATA c’est quoi ?
La bonne DATA est celle qui est utilisée ou utilisable avec un usage identifié. Pour déterminer la Bonne DATA non superflue, il est nécessaire de procéder par objectif et par jalon.
Qu’est ce que je souhaite en fin de phase étude ? de phase EXE ? au DOE ? en GEM ?
Les données d’une maquette de conception et d’exécution ne seront pas les mêmes. Il en est de même pour les données d’un modèle DOE et d’un modèle GEM. Le DOE n’est pas le modèle GEM. Il comporte bien trop d’informations inutiles pour un exploitant. De même un modèle GEM avoir besoin de codification et de repère concordant avec les outils/ logiciels qui lui seront connectés/liés.
Qui analyse la DATA ?
La data en phase conception et exploitation jusqu’au DOE est/doit être vérifiée/visée par l’ingénieur spécialiste référent. Si le BIM Manager peut/doit vérifier que les attributs sont renseignés il n’a pas la compétence pour assurer l’exactitude de l’information.
La data utile en phase GEM, elle est/doit être identifiée par le Facility Manager du projet (NOTA : bien souvent il intervient après le DOE ce qui entraine des pertes d’informations et la refonte de maquette)
Encore un Manager !
Le Facility Manager est responsable des services généraux et des installations au sein d'une entreprise. Son poste est très polyvalent. Impliqué non seulement dans la logistique, mais aussi dans les questions de construction, de sécurité ou de service à la personne.
Où en sommes nous ?
Aujourd'hui, le BMS (Building Management System) tend à s'inscrire dans une approche plus large. Le (BMS) est un système de contrôle global qui est responsable de la régulation et du contrôle automatiques des sous-systèmes d'installation non conformes , du maintien des paramètres prédéfinis (ou points de consigne) et du contrôle de leur fonctionnalité. L'objectif majeur du BMS est de garantir la sécurité de fonctionnement de l'installation, tout en surveillant et en optimisant l'utilisation et l'efficacité de ses sous-systèmes supervisés pour permettre un fonctionnement plus efficace.
Le Building Information Modeling (BIM). C'est le partage d'informations tout au long de la vie d'un bâtiment, de sa construction à sa démolition, en passant par son utilisation. Le BIM est un outil formidable pour la construction durable.
Nous verrons dans les prochaines semaines un exemple de BMS liée au BIM c’est promis.
J’espère que cela t’a plu ! J’ai pris du plaisir à faire les recherches sur ce sujet et j’avoue qu’on trouve beaucoup de titre accrocheur mais malheureusement derrière c’est souvent du vent.
Je pense produire prochainement un document sur ce sujet, dis moi en commentaire si cela t’intéresse s’il te plait.
