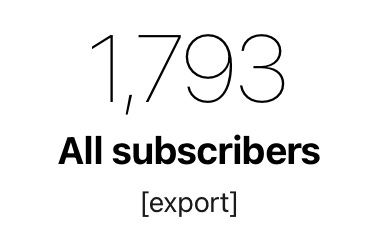

On est 1793 abonnés à la newsletter, on a perdu des aficionados et tu trouveras mes anciens posts ici

1. Si tu as des suggestions, surtout n’hésites pas à m’en faire part !

2. Si tu es éditeurs de soft et que tu veux que je présente ta solution.

   Contactes moi grâce au lien ci-dessous mais il va falloir me convaincre !!

   Lien : Contact Linkedin

   Pour info, un certain nombre d’éditeurs de solution AR pour la chantier me contactent et chacune de vos solutions vont faire avancer les choses. J’attends également des solutions sur le plan énergétique, de l’exploitation et de facilitation pour la conception.

   ---

Au sommaire :

• 🗞 Actu BIM de la semaine

• 🔍 Zoom REX sur la Convention BIM

Et si tu aimes 👍 ce que j’écris, penses à cliquer sur le petit coeur ♥️, il est juste sous le titre.

Pendant que tu mangeais des crêpes 🥞

J’étais FOCUS sur le BIM pour toi :

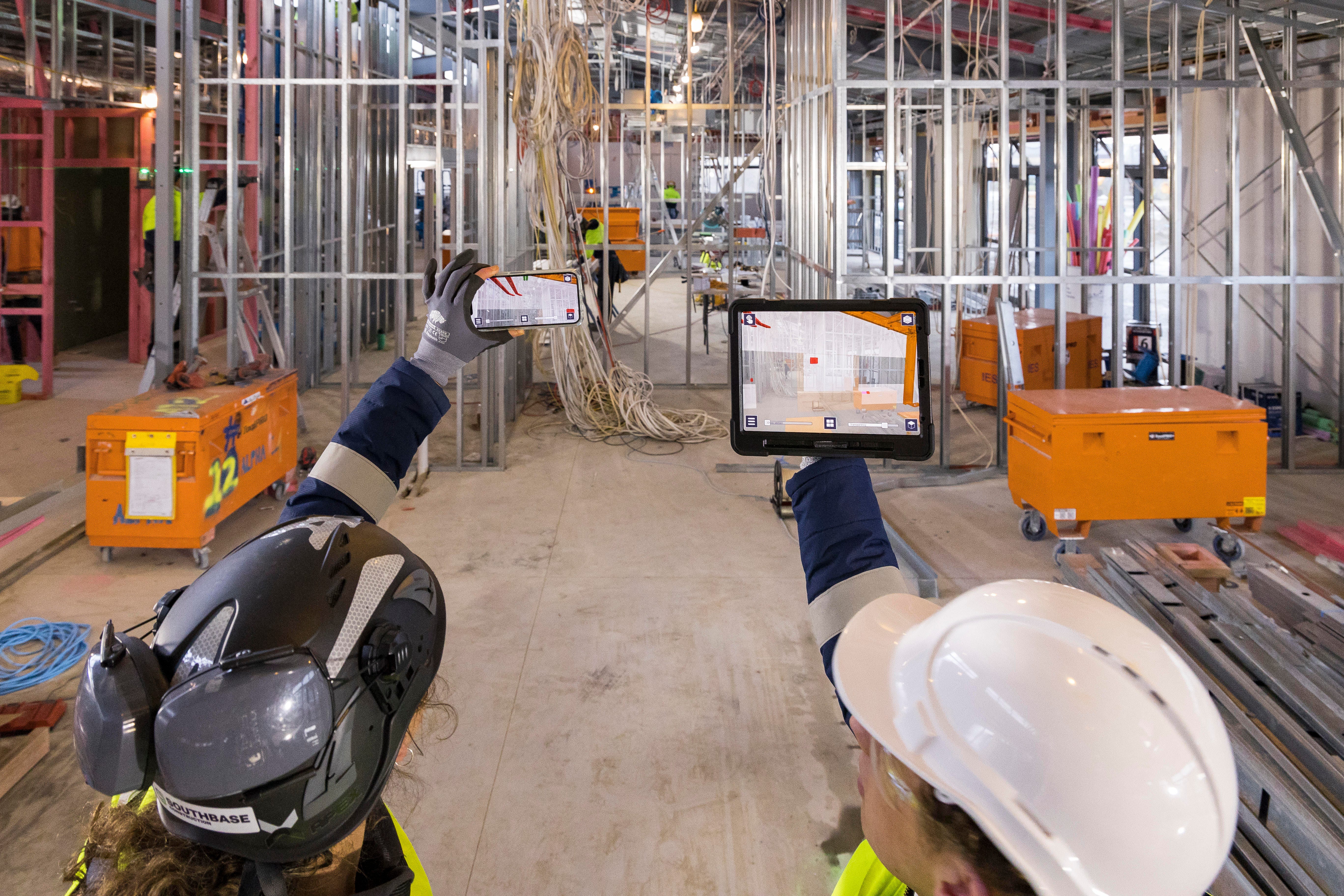

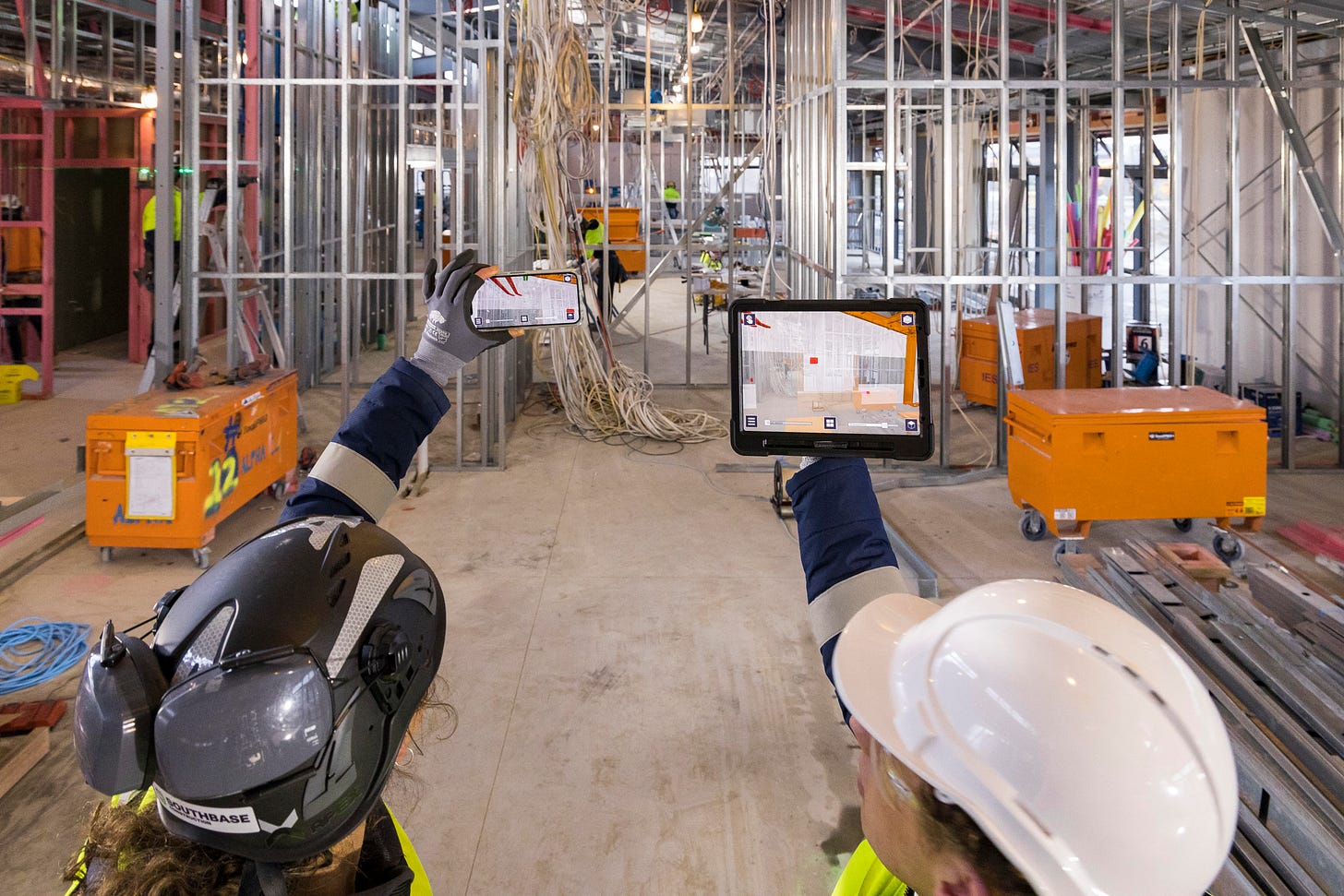

• TRIMBLE présente sa solution Trimble Connect AR et ça a l’air vraiment cool. On constate que le QR code est l’arme absolue.

• DÉFI BIM a analysé l’outil ORELIE du PLAN BIM 2022 et vous donnent leur avis sur cet outil. Ça vaut le détour et c’est ici.

• La semaine dernière, je vous parlais du premier hôpital méta, et bien aujourd’hui je vais vous parler de LOXAM qui lance son programme de formation VR pour chantier. Je vais aller tester ça et je vous raconterai !!!

Les usages de la VR pour simuler la réalité se multiplient et ce n’est que le début pour cette technologie.

• Hexabim a lancé son baromètre 2022 et il est important de participer en masse pour avoir des chiffres précis. Pour participer ça se passe ici

---

Zoom REX sur la Convention BIM

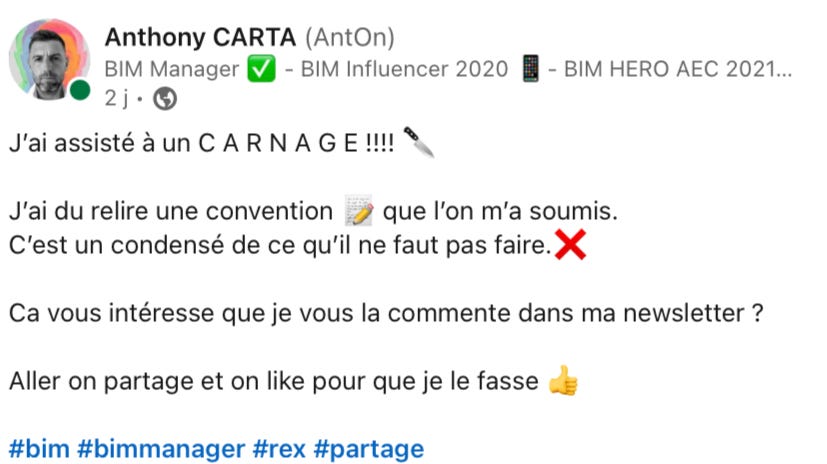

Si tu me suis sur Linkedin tu as dû voir passer ce post :

Du coup on a bien rigolé et maintenant on va analyser des extraits de cette convention BIM. Je précise bien ici que c’est un partage et qu’aucune personne ni nom de projet ne seront cité.

Let’s GO BABY 👇

Carte d’identité de la Convention BIM :

Type de projet : ERP / BUREAU / RÉFECTOIRE

Mandataire : Projet Public

BIM Management : Interne groupement

AMO BIM  : Je le cherche encore …

Nombre de pages  : 15 Pages

Nombre d’annexes  : 5

Analyse 🔍

L’analyse se fait dans l’ordre de lecture, on commence donc par attaquer la lecture du GLOSSAIRE :

Le GLOSSAIRE sert avant tout à expliquer le sens des mots et documents notamment pour les personnes non sachantes. 📝

Vous trouverez ci-dessous, une définition présentée avec laquelle je ne suis pas d’accord.

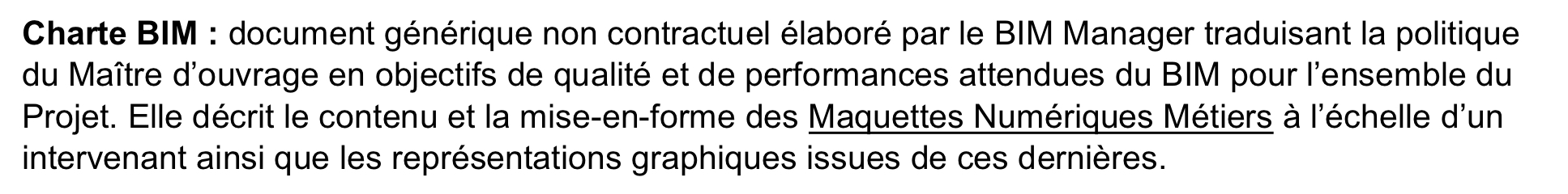

• La Charte BIM :

Pensez-vous que le BIM Manager réalise la Charte BIM du MOA ? Peut être que nous parlons du BIM Manager du MOA? Nous dirons ça car nous ne sommes pas mauvaise langue 😛

On attaque la lecture c’est parti :

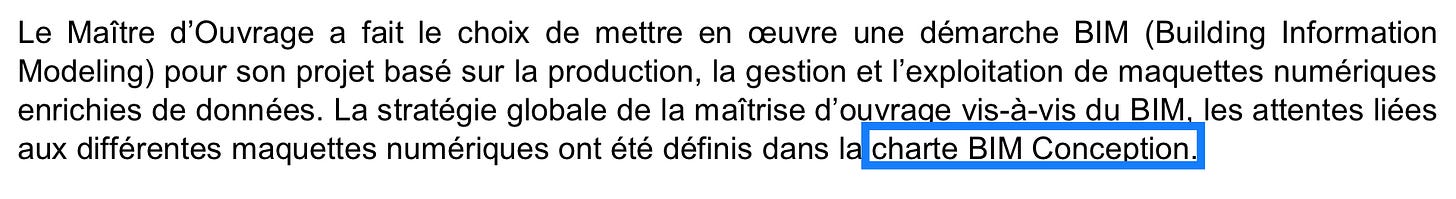

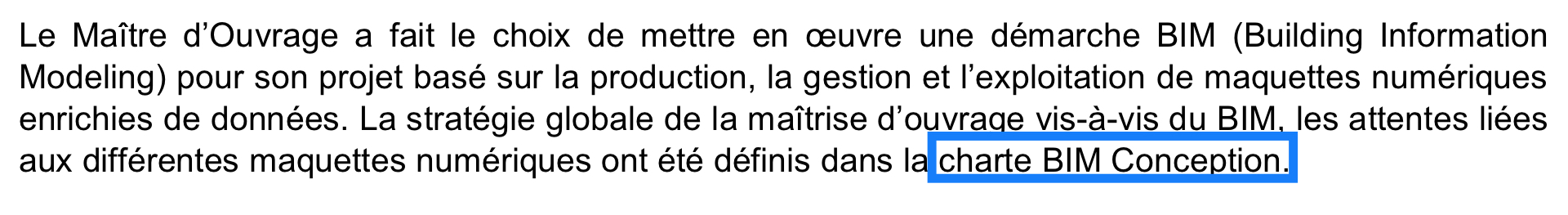

Dans ce chapitre on nous parle d’un nouveau document, la Charte BIM de conception ? Vous connaissez ce document ? Éventuellement nous pourrions dire la charte graphique ou de modélisation interne de conception mais je ne pense pas qu’ici nous parlions de ça.

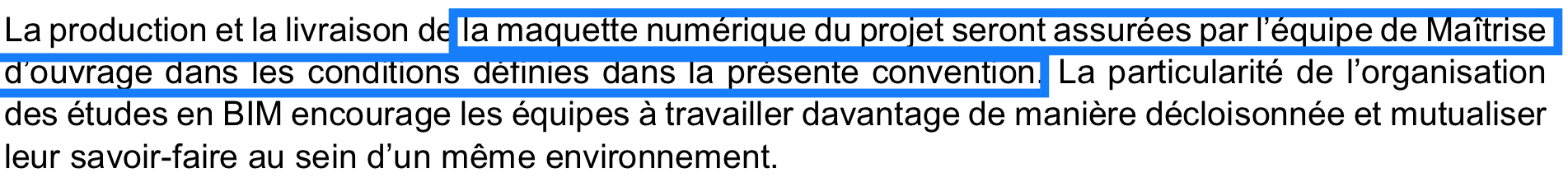

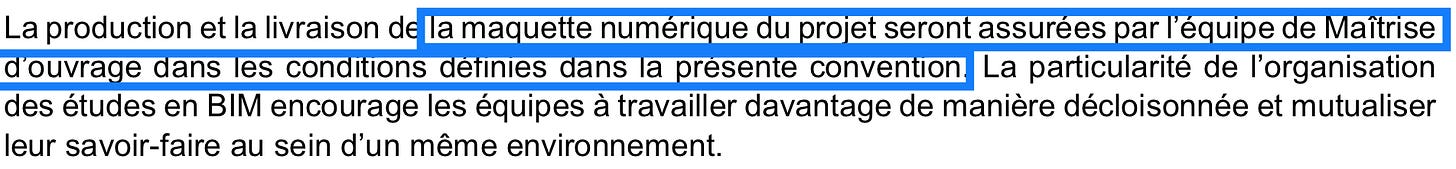

Dans cet extrait, nous apprenons que c’est le MOA qui fait la maquette suivant la convention. Bon ici je blague 🙃 ça doit être une coquille et on parlera de MOE et non pas de MOA. 👍

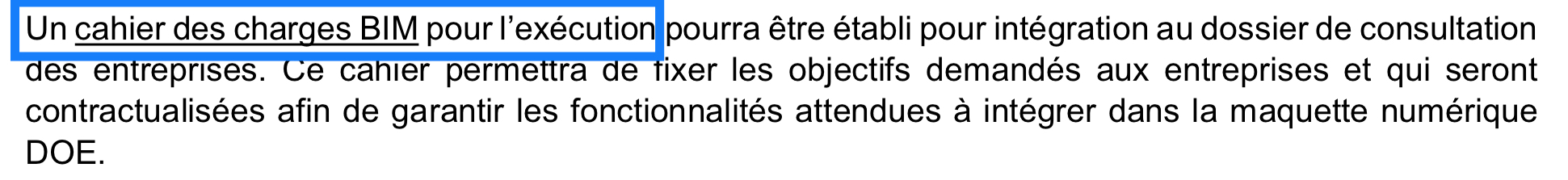

Ici, encore un nouveau document qui n’est pas dans le GLOSSAIRE nous est présenté. Pourquoi rédiger un nouveau document ? Sachant que normalement dans la consultation des entreprises il doit y avoir :

• Charte BIM du MOA

• Cahier des charges BIM du projet du MOA

• La convention BIM du projet et ses annexes

Comme je l’ai précisé nous sommes dans un marché public.

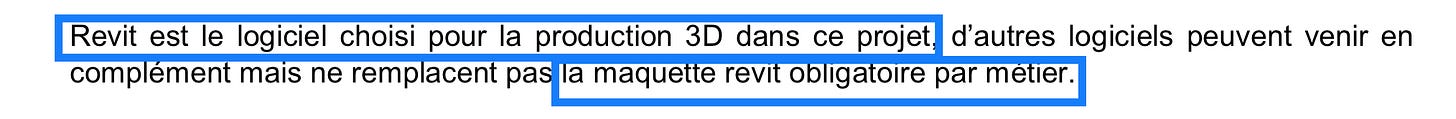

• Pensez-vous que le MOA à la capacité d’imposer l’utilisation d’un logiciel ?

• Pensez-vous que le BIM Manager à les moyens d’imposer l’utilisation d’un logiciel ?

Dans un tel cas, si vous gagnez un marché mais que vous n’utilisez pas le logiciel demandé mais que c’est une obligation. Le MOA devra financer le coût d’acquisition du logiciel ainsi que les frais de formation des équipes.

Donc si l’architecte utilise ARCHICAD et et le BET TRIMBLE NOVA et bien je vous garantis qu’ils ne changeront pas de soft.

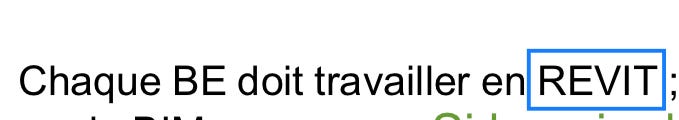

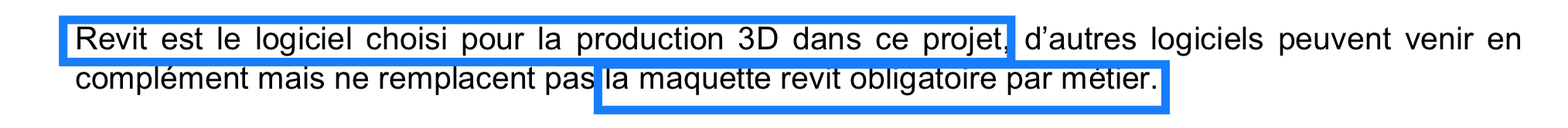

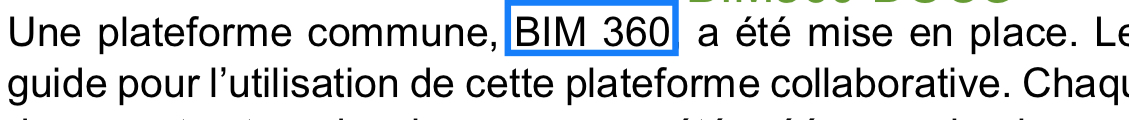

En lisant cela, nous comprenons mieux pourquoi le BIM Manager essaie d’imposer REVIT. Cependant il aurait dû préciser BIM 36O Docs !

Pourquoi ?

Tout simplement car si vous avez REVIT, vous n’avez pas forcément une licence BIM 360 Collaborate qui coûte approximativement 1500,00€ par utilisateur par an!!! Ce genre de détails est à discuter lorsque nous faisons un concours ensemble pour prévoir un tel coût à prendre en charge.

Ici, si le BIM Manager a la licence, il devra créer un accès à chacun des membres du groupements à BIM 360 Docs. Je me demande toutefois si l’accès à Docs permet l’accès à la gestion des problèmes de BIM 360. Si vous avez la réponse je suis preneur d’un commentaire. (@Patrick EMIN?)

Question : Selon vous de quel coté est le BIM Management ?

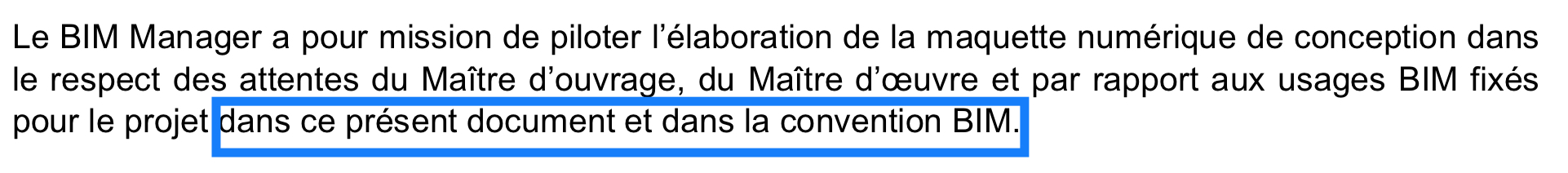

Définition des rôles, c’est un classique. Quel sont les attentes du MOE ? Attentes MOE ≠ Attentes MOA ? Puis, on analyse la convention là non ? Encore une coquille? C’est rien on en fait tous. 👌

Là on continue, apparement on est pas sur la convention BIM pourtant c’est bien le titre du document. Puis le PEB apparaît alors qu’il n’était pas dans le GLOSSAIRE. Sans doute, ne voulait il pas faire de répétition 🤷‍♂️

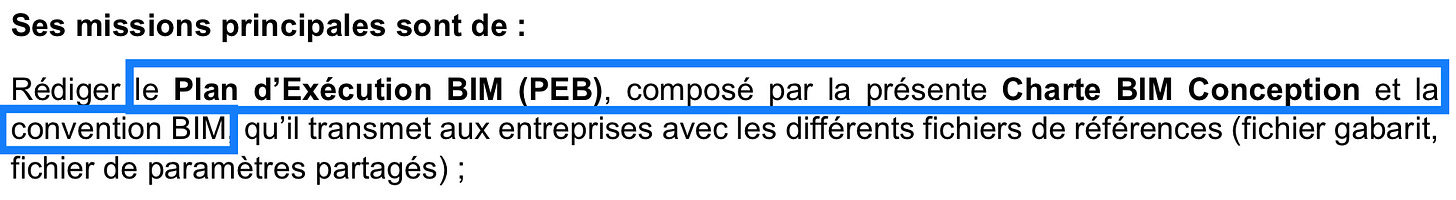

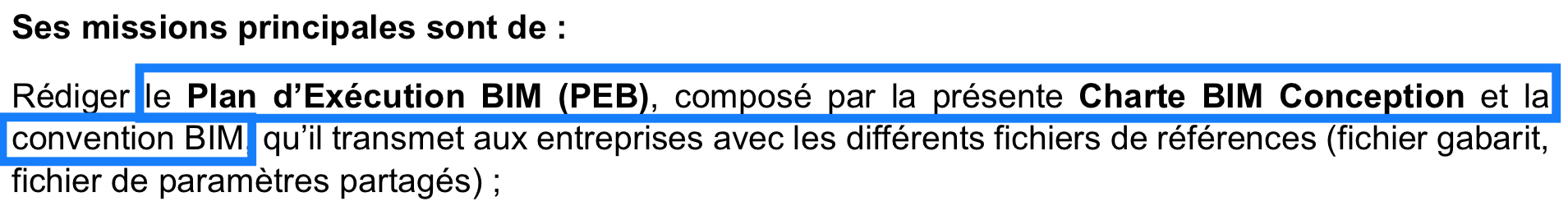

Enfiiiiinnnn ! Alors apparement nous sommes sur la Charte BIM Conception, pourtant le titre du document c’est convention BIM (promis pas de montage) et ici on apprend que le PEB est constitué de :

• la Charte BIM Conception

• La convention BIM

Je commence à perdre le Nord, si on récapitule :

1. Je suis sur un document qui se nomme Convention BIM.

2. Dans le glossaire on me présente la charte BIM mais pas la charte BIM de conception.

3. Puis on me fait comprendre qu’en fait, je suis sur la charte BIM de conception mais ce document fait parti du Plan d’exécution BIM.

4. Et que le Plan d’exécution BIM doit être complété de la convention BIM de conception que je ne connais pas ou que je suis bien entrain de lire.

5. Cependant, si c’est le cas alors je ne connais pas les tenants de la Charte BIM de conception 🙅‍♂️

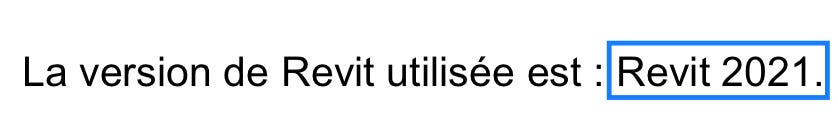

Petite astuce pour éviter les surprises, précisez toujours la version complète de REVIT. Par exemple Revit 2021.6 afin d’être sûr que tout le monde travaille sur les mêmes versions et éviter des bugs. Pour ce faire rendez vous dans l’application de bureau AUTODESK et regardez vos Hotfix, prenez le dernier et Let’s GO ! 💪

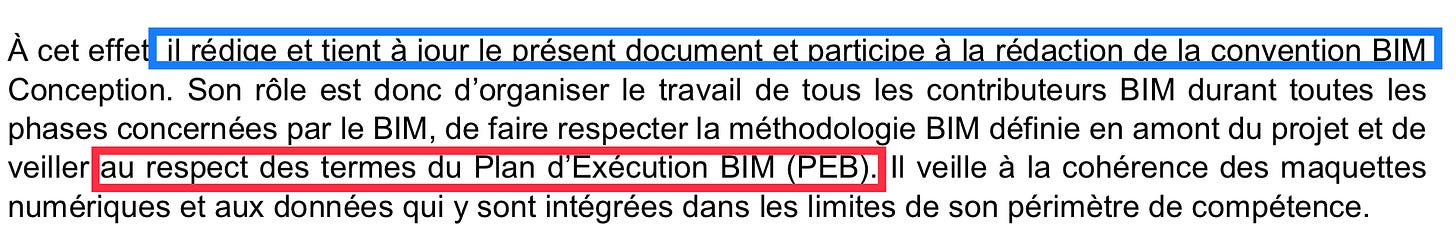

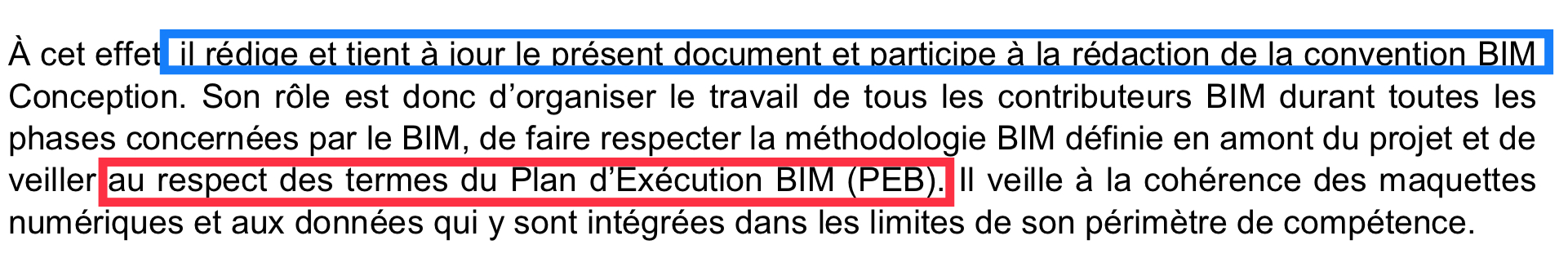

Oups ! Une rechute … Mais vous avez compris que le BIM Manager est du coté architecte. Qui avait trouvé ?

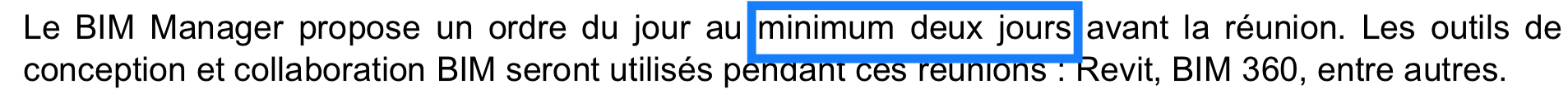

Je ne sais pas vous mais moi j’aime bien préparer mes réunions. Du coup, deux jours avant ça fait un peu short quand on bosse sur 4 projets en même temps.

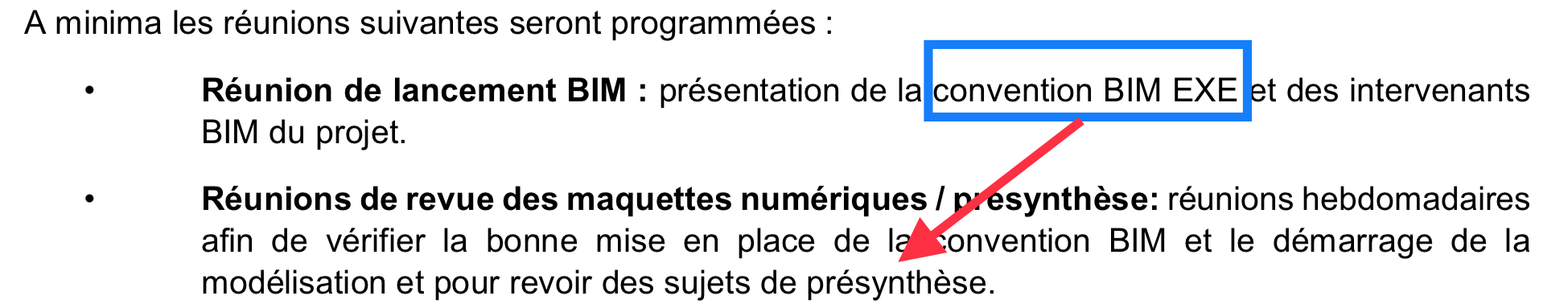

Il va y avoir une réunion de lancement / de démarrage / KICK OFF et ça c’est très bien. Par contre, j’espère qu’on nous présentera la convention BIM conception et pas EXE 😜 . J’ai mis une flèche rouge car si on parle de pré-synthèse ça confirme que nous sommes en conception. C’est à devenir schizophrène 🥴

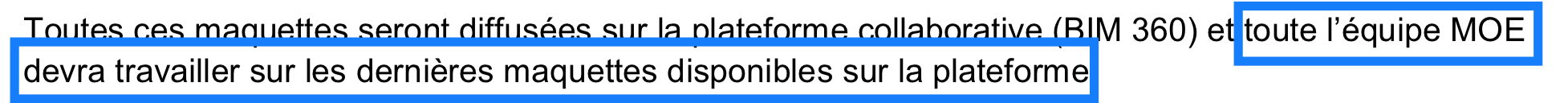

Alors là je me demande dans quelle mesure le BIM Manager peut imposer à l’équipe projet entière de travailler avec toutes les dernières versions. Sachant qu’il peut y avoir des rendus intermédiaires et que pas toute l’équipe avance au même rythme. Attention ⚠️ à ce genre de demande …

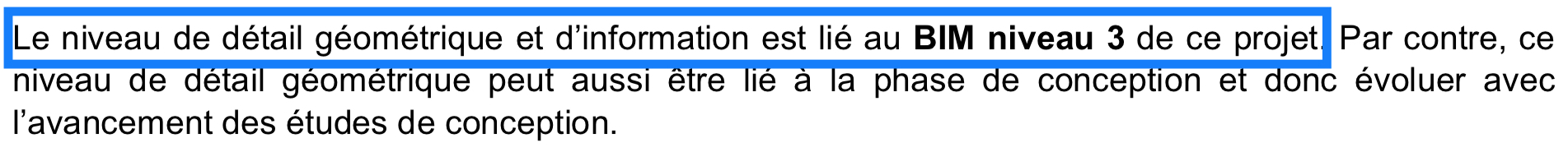

Il était question de BIM Niveau II de collaboration mais là on parle de niveau de détail géométrique et d’information lié au BIM de Niveau III. ⁉️

Je connais :

• Les Niveaux de développement géométrique et d’information

J’ai pas compris ce passage… Je suis désolé 🤦‍♂️

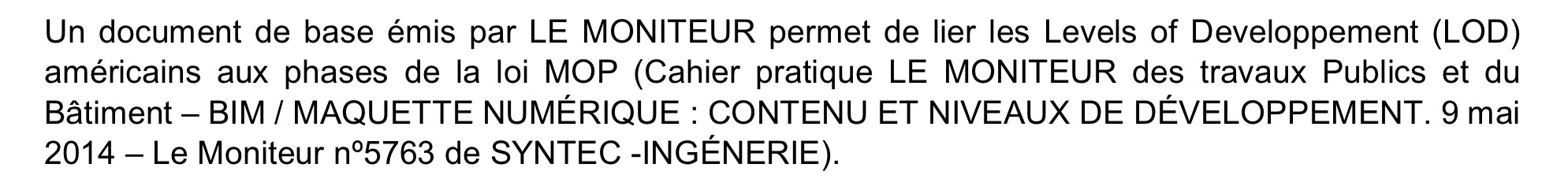

Le référentiel est ancien et montre peut-être que la veille du BIM Manager s’est arrêté en 2014 … mais bon passons ça peut fonctionner. 👍

Là, le BIM Manager s’est perdu dans sa logique, à force de mélanger le nom des document ça se comprend. Donc si on veut parler de LOD ou ND généraux suivant le référentiel choisi (le Moniteur).

• APS : ND 2

• APD/PRO : ND3

• EXE : ND 4

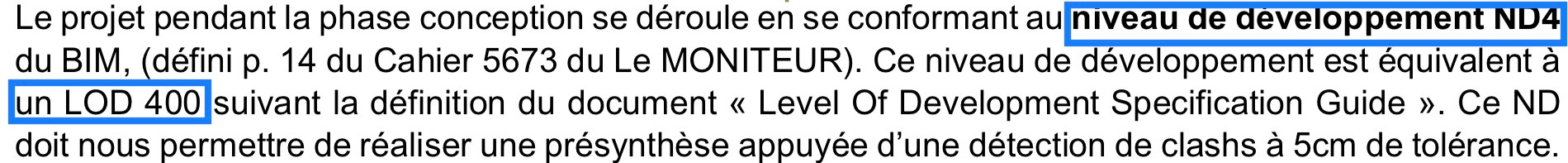

On peut donc dire qu’en phase conception, je serai en phase APD / PRO sur un LOD 300/ ND3 général qui devra être détaillé en fonction des types car tous ne nécessitent pas un développement optimal.

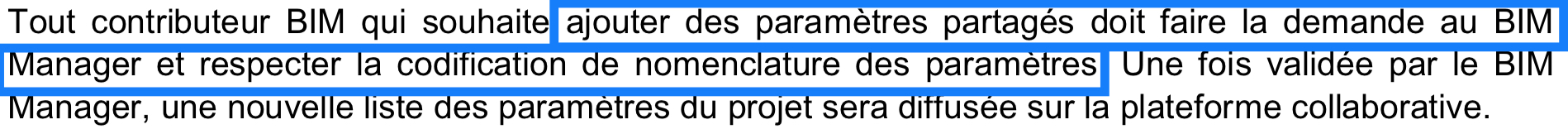

Cher BIM Manager, la plupart des cabinets ARC et des BET ont déjà leurs propres gabarits. Cela signifie qu’ils ont déjà des Paramètres partagés. Saches que si je comprends que tu veuilles faire en sorte que l’information soit carré ✅.

Il faudra faire ce travail auprès des entreprises car les maquettes de la MOE ne finissent pas en DOE (Normalement 😆 ) Aucune personne du groupement ne fera la modification des noms des PP car cela peut engendrer des erreurs de (filtres, de hauteur, de largeur, de gestion etc …)

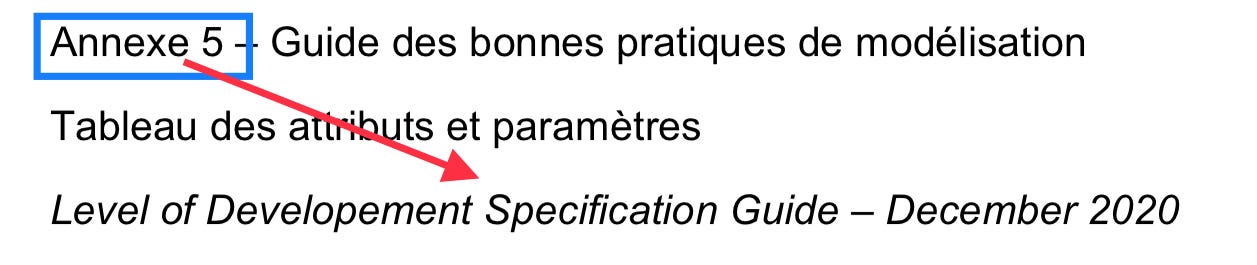

Nous sommes arrivé au bout des 15 pages. Ici on nous présente les annexes, vous constaterez qu’on ne parle plus du Référentiel le Moniteur mais du Level of Developement Spécification Guide de 2020 issu de BIM Forum.

Alors juste pour info le référentiel BIM FORUM 2022 est disponible …

Pourquoi changer de référentiel alors que tout était structuré sur le Moniteur ?.

Conclusion🧨

Lorsque vous lisez des documents chercher toujours les pièges. S’il y a des pièges il faut les identifier et les faire remonter pour reprise car cela peut retomber sur vous.

La convention BIM est un document contractuel qui doit être signé par l’ensemble des intervenants. Si ce n’est pas fait le BIM Manager sera responsable de cet oubli.

Concernant le contenu, je constate que le BIM Manager n’a pas fait vraiment beaucoup de projet et qu’il va falloir faire attention à ses demandes. Cependant cela ne remet pas en cause ses qualités à gérer un projet et animer une équipe.

Ensuite concernant la convention BIM qui ne fait que 15 pages, je pense qu’elle est incomplète et qu’il manque des éléments d’encadrement et de gestion.

Attention ⚠️ ! Retenez tout de même que si la convention est trop longue elle ne sera pas lu, il faut savoir doser.

Ce que je propose par exemple mais cela ne tien qu’à moi :

• Convention BIM conception

• Annexes BIM conception

• Charte de modélisation du groupement

• Étude de maturité (O B L I G A T O I R E)

Lors du passage en Exécution j’aime parler de (ça ne concerne que moi encore, je ne détiens pas la vérité) :

• Plan d’exécution BIM

• Annexes du plan d’exécution BIM

• Charte de modélisation des entreprises

• Étude de maturité (O B L I G A T O I R E)

Enjoy ! 😎 & Commentes 📝 !
